| Quantité : | |
|---|---|

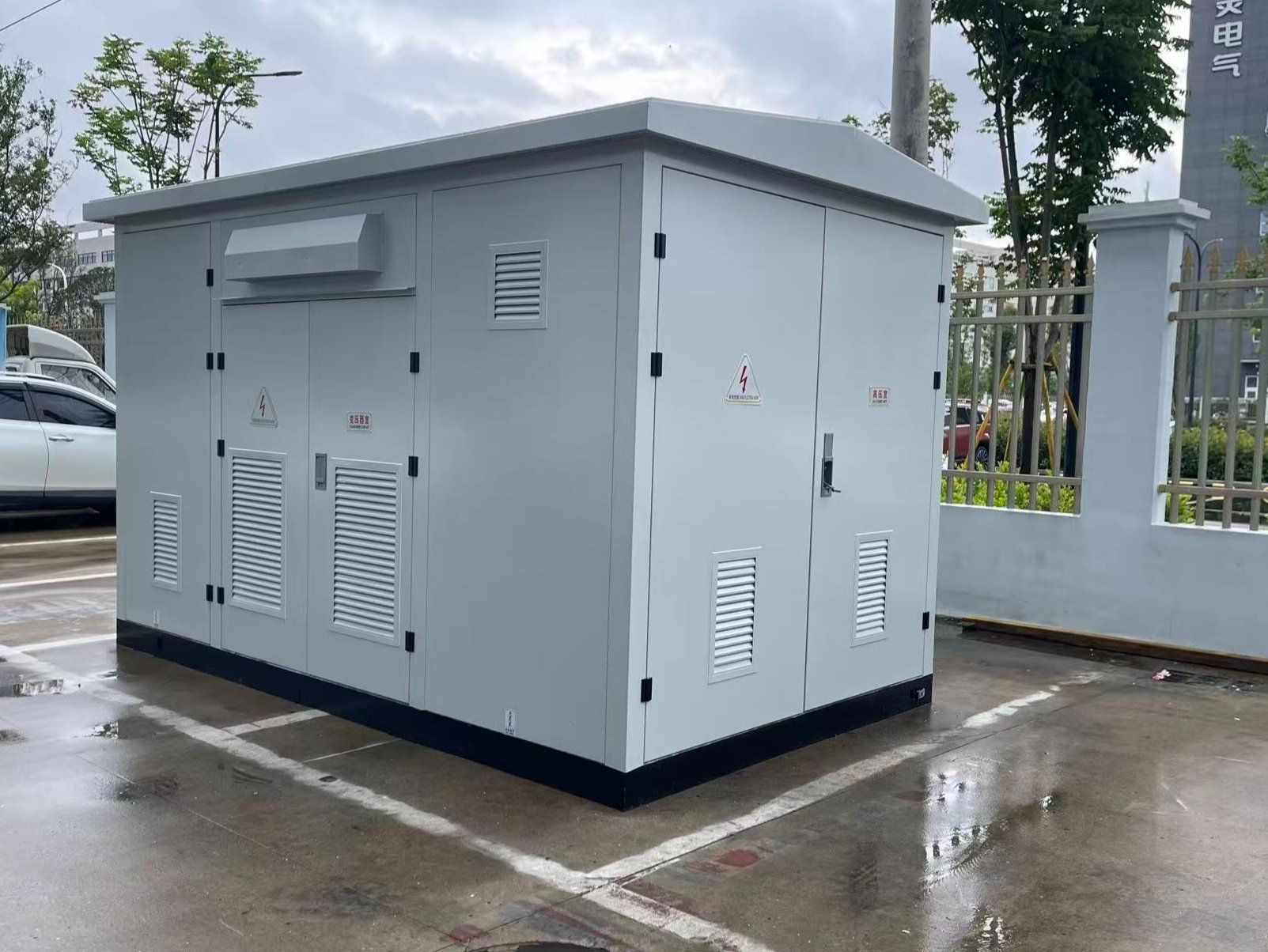

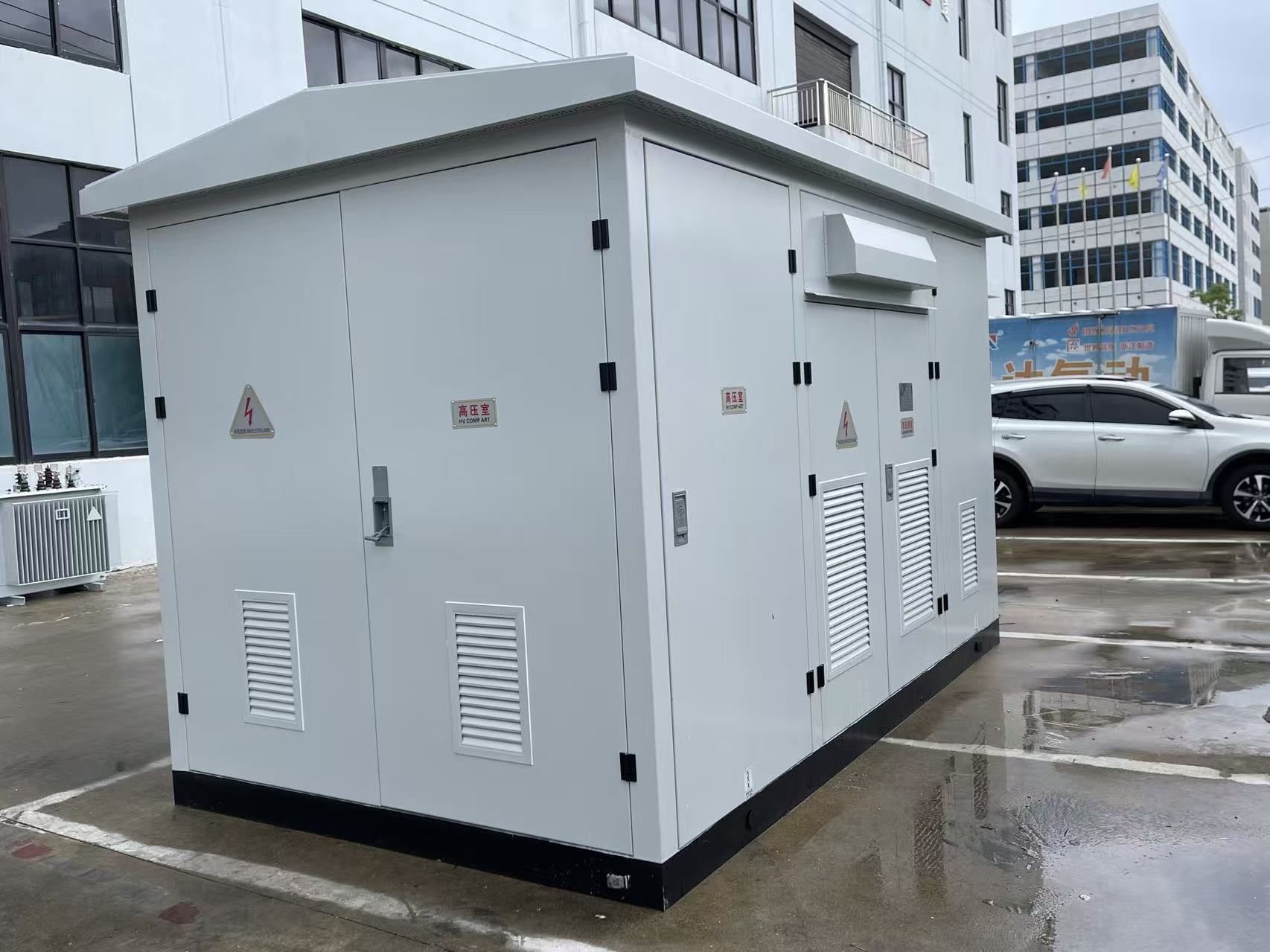

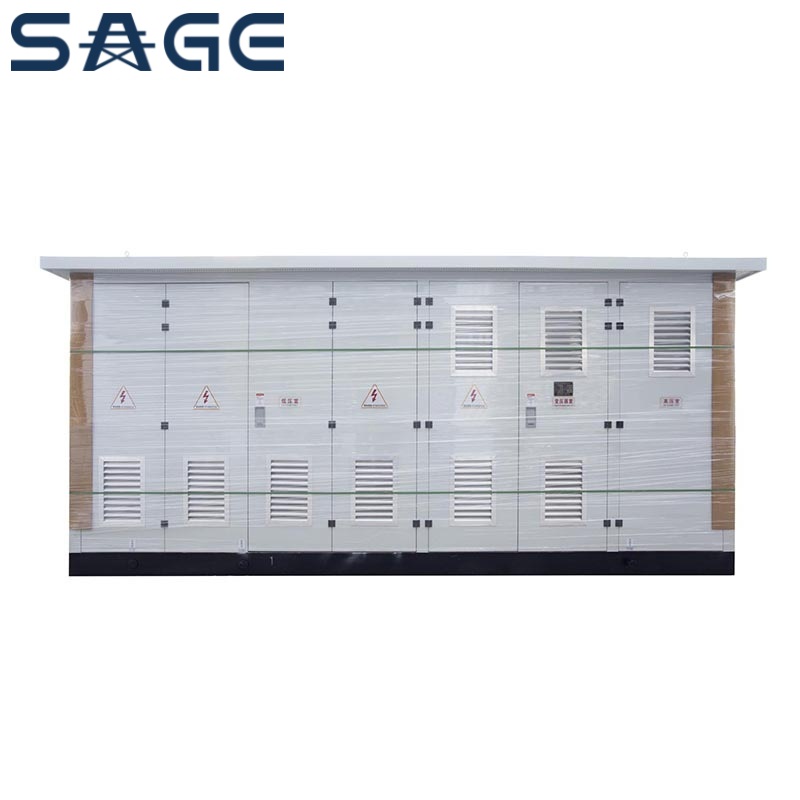

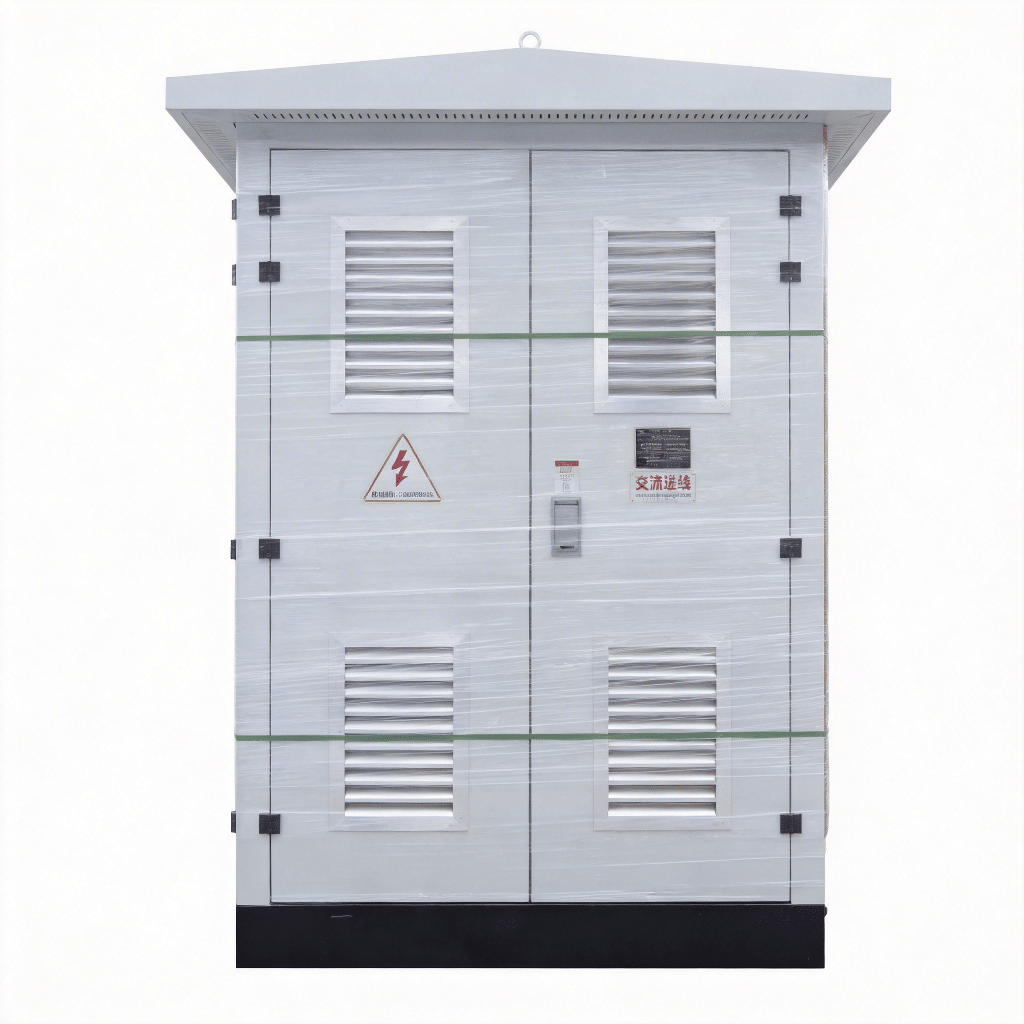

La sous-station compacte préfabriquée est une unité de distribution d’énergie tout-en-un assemblée en usine et conçue pour les applications extérieures. Il intègre un appareillage moyenne tension, un transformateur immergé dans l'huile ou de type sec et un panneau de distribution basse tension dans une seule enceinte résistante aux intempéries. La conception compacte élimine le besoin de salles d'équipement individuelles et réduit les travaux de génie civil sur site, permettant un déploiement rapide dans les zones où l'espace est limité ou où le temps de construction est critique.
Tout est pré-câblé et testé en usine avant expédition. À l'arrivée, seules les connexions par câble entre la sous-station et le réseau électrique public ou la charge sont requises. Cette solution clé en main réduit considérablement le temps d'installation et le coût de la main d'œuvre par rapport aux sous-stations traditionnelles construites sur site.
La conception intégrée combine transformateur, appareillage et panneau de distribution dans un seul boîtier, occupant jusqu'à 60 % d'espace en moins que les sous-stations traditionnelles dotées de salles d'équipement séparées.
Chaque unité est soumise à un assemblage complet et à des tests de routine dans nos installations, garantissant que tous les composants fonctionnent correctement avant la livraison et éliminant le dépannage sur site.
Seules la préparation des fondations et le raccordement des câbles sont nécessaires à l'arrivée, ce qui réduit le temps d'installation de plusieurs semaines à quelques jours par rapport aux sous-stations construites en bâton.
L'approvisionnement de tous les principaux composants auprès d'un seul fabricant simplifie l'approvisionnement, garantit la compatibilité des composants et fournit une responsabilité de garantie unique.
La conception montée sur patins ou sur socle permet à la sous-station d'être soulevée et déplacée vers un nouvel emplacement lorsque les exigences du projet changent, ce qui la rend adaptée aux applications permanentes et temporaires.
Article |
Unité |
Paramètre technique |
Tension nominale |
KV |
12/0,4 |
Max. tension de fonctionnement |
KV |
12 |
Fréquence nominale |
Hz |
50 |
Capacité nominale |
KVA |
50-2500 |
Tension de tenue à la fréquence industrielle pendant 1 min |
KV |
35 |
Tension de choc de foudre |
KV |
75 |
Code de refroidissement |
auto-refroidissement immergé dans l'huile |
|
Courant de coupure du fusible de secours haute tension |
KA |
50 |
Courant de coupure du fusible enfichable |
KA |
2.5 |
Température ambiante |
°C |
-35~+40 |
Élévation de température admissible de la bobine |
°C |
65 |
Régulation de tension à vide |
±5 % ou ±2*2,5 % |
|
Niveau de bruit |
base de données |
50 |
Niveau de protection |
IP43 |
La sélection d'une sous-station compacte préfabriquée de 35 kV appropriée nécessite un examen attentif de la demande d'énergie du projet, du système de distribution moyenne tension, de la capacité du transformateur et des conditions d'installation. Étant donné que cet équipement intègre plusieurs composants électriques dans une solution coordonnée, les acheteurs doivent évaluer le système complet plutôt que de sélectionner des composants individuels séparément.
Ce guide décrit les facteurs clés à prendre en compte avant de commander une sous-station compacte préfabriquée de 35 kV pour votre projet.
Commencez par confirmer la tension nominale du réseau moyenne tension et la tension nominale de l'équipement requise. Une sous-station de classe 35 kV doit être adaptée aux exigences maximales de tension et d'isolation du système du projet.
Ensuite, déterminez la capacité requise du transformateur en fonction de la charge connectée, de la demande attendue, de la croissance de la charge et de la conception du projet. La puissance nominale du transformateur doit être coordonnée avec l'alimentation électrique en amont, le système de distribution en aval et les conditions de fonctionnement requises.
La section haute tension connecte la sous-station à l'alimentation électrique entrante et fournit les fonctions de commutation, d'isolation et de protection requises.
Selon la conception du projet, la section haute tension peut comprendre des sectionneurs, des disjoncteurs, des dispositifs de protection, des équipements de mesure et d'autres composants nécessaires.
Avant de commander, confirmez la disposition des connexions entrantes, les fonctions de commutation requises, les valeurs nominales de court-circuit, le schéma de protection et les exigences des services publics applicables. La configuration finale doit suivre le schéma unifilaire (SLD) du projet.
Le transformateur est l’un des composants les plus importants d’une sous-station compacte préfabriquée. Ses spécifications doivent correspondre aux exigences de charge et à la conception de distribution du projet.
Les informations clés comprennent :
Capacité nominale du transformateur en kVA ou MVA.
Tensions nominales primaire et secondaire.
Type de transformateur, tel que immergé dans l'huile ou de type sec, le cas échéant.
Groupe vectoriel et configuration d'enroulement.
Tension d'impédance et niveau d'efficacité requis.
Exigences en matière de changement de prise et normes applicables.
Les spécifications du transformateur doivent être coordonnées avec le système de protection haute tension et les exigences de distribution basse tension.
La section basse tension distribue la puissance du transformateur aux charges en aval ou aux lignes de distribution.
Avant de sélectionner la configuration, identifiez la tension nominale basse tension requise, le courant entrant principal, la quantité d'alimentation sortante, les dispositifs de protection, les fonctions de mesure et les exigences de contrôle.
Pour les projets comportant plusieurs circuits de départ, fournir le planning de charge ou le schéma unifilaire basse tension. Cela permet de déterminer la disposition requise des panneaux et le courant nominal du jeu de barres principal et des circuits de sortie.
Une sous-station compacte préfabriquée doit être conçue pour son lieu d'installation prévu.
T1. Êtes-vous une société commerciale ou un fabricant ?
R : Nous sommes une usine professionnelle avec 10 ans d'expérience dans le domaine des appareillages haute et basse tension, des sous-stations, des transformateurs, des boîtes de distribution par câbles et de divers équipements électriques, tels que les disjoncteurs à vide, les interrupteurs-sectionneurs, etc.
Notre usine est un excellent fournisseur de la State Grid Corporation of China.
Q2. Acceptez-vous un service personnalisé ?
R : Nous offrons un service OEM/ODM et pouvons imprimer votre logo sur le produit. Notre équipe professionnelle, technique et de devis peut vous fournir un projet satisfaisant selon votre dessin et vos paramètres.
Q3. Quel est votre MOQ ?
R : Notre MOQ est de 1 pièce.
Q4. Quel est votre délai de livraison ?
R : Cela dépend des besoins et de la quantité de votre produit. Généralement, 5 à 10 jours ouvrables sont disponibles
Q5. Comment résoudre les problèmes de qualité ?
R : Veuillez fournir des photos détaillées des problèmes de qualité. Notre service de tests techniques et de qualité analysera. Nous apporterons une solution satisfaisante dans les 2 jours.
Q6. Quelles sont vos modalités de paiement ?
R : 30 % T/T à l’avance, 70 % avant expédition. West Union, L/C sont également acceptables.
