Vues : 0 Auteur : Éditeur du site Heure de publication : 2026-02-09 Origine : Site

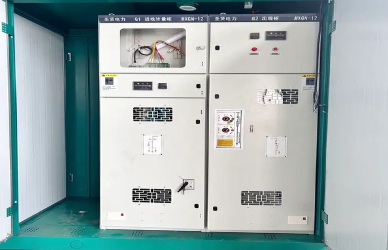

Une unité principale en anneau (RMU) est un composant essentiel des systèmes de distribution électrique moyenne tension. Il est conçu pour contrôler, protéger et isoler les circuits électriques, garantissant une alimentation électrique fiable dans divers réseaux. Généralement utilisées dans les systèmes de distribution en anneau, les RMU permettent à l’électricité de circuler dans plusieurs directions, améliorant ainsi la résilience et la fiabilité du réseau. Ils sont couramment utilisés dans les réseaux de distribution urbains, les sites industriels, les sous-stations et les systèmes d'énergie renouvelable.
Choisir le bon emplacement d’installation pour une RMU est essentiel pour ses performances et sa longévité optimales. L'emplacement affecte directement l'accessibilité, l'entretien, la sécurité et la capacité de l'unité à résister aux contraintes environnementales. Qu'elle soit installée dans un environnement urbain avec un espace limité, dans une zone industrielle nécessitant une grande durabilité ou dans des réseaux souterrains nécessitant une protection robuste, la sélection d'un site approprié garantit un fonctionnement efficace de la RMU, avec des temps d'arrêt et des coûts de maintenance minimes.
Rôle des RMU dans les réseaux électriques urbains :
les RMU jouent un rôle essentiel dans les réseaux électriques urbains en garantissant un approvisionnement électrique fiable et continu. Dans les réseaux urbains, les RMU sont généralement utilisées pour isoler les défauts, gérer la répartition de la charge et assurer la protection des circuits électriques, réduisant ainsi le risque de pannes généralisées. Leur capacité à permettre à l’électricité de circuler dans plusieurs directions améliore la résilience du réseau dans les zones densément peuplées.
Avantages des RMU compactes pour les zones urbaines à espace limité :
Les zones urbaines disposent souvent d'un espace limité pour les infrastructures, ce qui rend essentiel un équipement compact et efficace. Les RMU à isolation gazeuse (SF6) et les RMU à isolation solide sont idéales pour les villes en raison de leur faible encombrement et de leur capacité à fonctionner dans des environnements confinés, tels que des sous-stations souterraines ou à l'intérieur de bâtiments. Leur conception compacte réduit le besoin de terrain ou d’espace étendu, ce qui les rend parfaits pour les environnements urbains à haute densité.
Applications RMU dans les environnements industriels :
dans les environnements industriels, les RMU sont utilisées pour gérer et protéger les systèmes de distribution d'énergie, garantissant ainsi que les machines et équipements critiques reçoivent un approvisionnement constant en électricité. Ces systèmes doivent être extrêmement fiables pour éviter les temps d'arrêt, qui peuvent entraîner des arrêts de production coûteux.
Performances et protection robustes dans les usines et les usines :
les RMU industrielles sont souvent conçues pour gérer des contraintes opérationnelles plus élevées et des demandes de charge accrues. Ces RMU doivent résister à des opérations de commutation fréquentes et à des conditions de panne. Ils sont essentiels pour garantir la stabilité des systèmes électriques dans les grandes usines, usines et autres environnements industriels où une alimentation fiable est essentielle pour maintenir la productivité et la sécurité.
Rôle des RMU dans les sous-stations pour le contrôle et la protection des systèmes électriques :
Dans les sous-stations, les RMU sont essentielles pour contrôler le flux d'électricité et protéger le réseau de distribution d'électricité contre les pannes. Ils isolent rapidement les défauts, garantissant que l'électricité peut toujours être fournie aux autres parties du réseau, minimisant ainsi les temps d'arrêt et les dommages potentiels à l'infrastructure électrique.
Intégration dans les réseaux de distribution moyenne tension :
les RMU des sous-stations sont généralement intégrées aux systèmes de distribution moyenne tension pour améliorer la flexibilité et la fiabilité opérationnelles. Ils jouent un rôle important dans la gestion du flux d’énergie, en isolant des sections du réseau et en garantissant que l’ensemble du réseau peut fonctionner correctement même en cas de panne d’une section.
Installation de RMU dans les parcs éoliens, les centrales solaires et les micro-réseaux :
les RMU sont de plus en plus utilisées dans les applications d'énergie renouvelable, telles que les parcs éoliens, les centrales solaires et les micro-réseaux. Ils aident à gérer la distribution de l'électricité provenant de sources renouvelables, garantissant que l'énergie est acheminée efficacement et que les défauts sont isolés rapidement pour maintenir la fiabilité du système.
Flexibilité et fiabilité dans les applications d'énergie renouvelable :
les sources d'énergie renouvelables peuvent connaître des fluctuations dans la production d'électricité, ce qui rend cruciale une gestion efficace du réseau. Les RMU dans les systèmes d'énergie renouvelable offrent la flexibilité nécessaire pour s'adapter à ces fluctuations, garantissant que l'électricité excédentaire peut être stockée ou redirigée et que les défauts sont gérés sans perturber la stabilité globale du réseau.
Avantages des RMU dans les réseaux souterrains :
Les RMU sont souvent installées dans les réseaux électriques souterrains, notamment dans les zones urbaines où les terrains sont rares. Les installations souterraines offrent une protection contre les éléments environnementaux tels que les intempéries, la pollution et le vandalisme, augmentant ainsi la durée de vie globale et la fiabilité de l'équipement.
Protection contre les éléments environnementaux et fonctionnalités permettant d'économiser de l'espace :
l'un des principaux avantages des RMU souterraines est qu'elles sont protégées des conditions environnementales externes, ce qui réduit le risque de dommages causés par des facteurs environnementaux. Leur conception compacte les rend idéales pour les installations souterraines, économisant un espace précieux tout en offrant une protection robuste au système de distribution électrique.
RMU utilisées dans les grands immeubles de bureaux ou complexes pour gérer la distribution d'énergie interne et garantir la fiabilité du système :
dans les bâtiments commerciaux, tels que les complexes de bureaux, les hôtels ou les centres commerciaux, les RMU jouent un rôle clé dans la gestion du système de distribution d'énergie interne. Ils aident à contrôler le flux d’électricité entre l’alimentation principale et les différents circuits électriques, garantissant ainsi que l’énergie est distribuée efficacement et en toute sécurité dans tout le bâtiment. Les RMU offrent une protection contre les pannes et aident à la gestion de la charge, garantissant une alimentation électrique fiable à toutes les parties du bâtiment, des bureaux aux espaces communs.
Solutions compactes et fiables pour les configurations multi-bâtiments :
les RMU sont particulièrement utiles dans les complexes commerciaux multi-bâtiments où une distribution d'énergie centralisée est requise. Leur taille compacte les rend idéales pour les installations où l'espace est limité, comme dans les salles électriques du sous-sol ou dans les zones de service du complexe. Les RMU garantissent que chaque bâtiment du complexe dispose d'une alimentation électrique stable et isolée, avec la capacité d'isoler rapidement les défauts, évitant ainsi les perturbations dans l'ensemble de la propriété. Ils facilitent également la maintenance et la mise à niveau des systèmes électriques au sein du complexe, ce qui en fait un choix fiable pour les grandes installations commerciales.
Lors de l'installation d'une unité principale en anneau (RMU), plusieurs facteurs critiques doivent être pris en compte pour garantir qu'elle fonctionne de manière efficace, fiable et sûre. Ces facteurs incluent l'espace, les conditions environnementales, les exigences de tension et l'accessibilité. Voici une répartition de chaque facteur :
Espace disponible pour l'installation :
Les RMU , en particulier les RMU à isolation gazeuse et les RMU à isolation solide, sont compactes et conçues pour s'adapter aux espaces restreints. Cependant, il est toujours important de s'assurer que le site d'installation dispose de suffisamment d'espace pour une circulation d'air adéquate, un accès pour la maintenance et une expansion future si nécessaire. Dans les zones urbaines, où l'espace est limité, les RMU compactes sont idéales pour une installation dans les sous-sols, les chambres souterraines ou les zones de service.
Accessibilité pour la maintenance et l'inspection :
Un espace suffisant doit être prévu pour permettre un accès facile à la RMU pour les inspections régulières, la maintenance et toute réparation potentielle. Cela implique de fournir un espace permettant au personnel d'utiliser et de surveiller l'unité en toute sécurité, ainsi que de garantir que tous les composants sont accessibles.
Climat et météo :
Les conditions environnementales dans lesquelles la RMU doit être installée influencent grandement le choix du type. Les RMU à isolation gazeuse sont idéales pour les endroits soumis à des climats rigoureux (par exemple, humidité élevée, températures extrêmes) car elles sont scellées et protégées des influences environnementales. En revanche, les RMU isolées par l’air conviennent mieux aux zones aux conditions plus douces.
Pollution et contamination :
les zones présentant des niveaux élevés de pollution industrielle ou les environnements côtiers exposés au sel nécessitent des RMU offrant une protection supérieure, telles que des modèles à isolation gazeuse ou à isolation solide, qui offrent une meilleure protection contre la corrosion et la contamination. Ces conditions peuvent affecter considérablement les performances et la longévité de la RMU.
Plage de tension du réseau de distribution :
les RMU sont généralement utilisées dans les réseaux de distribution moyenne tension (1 kV à 36 kV). Le niveau de tension du système doit correspondre à la conception de la RMU pour garantir des performances et une protection optimales. Par exemple, si le réseau fonctionne à un niveau de tension plus élevé, des RMU à isolation gazeuse ou des RMU hybrides peuvent être nécessaires en raison de leurs capacités d'isolation améliorées.
Flexibilité pour les futurs changements de tension :
il est également essentiel de prendre en compte les futurs changements potentiels dans les exigences de tension du système. Le choix d'une RMU offrant un certain degré de flexibilité, telle qu'une RMU hybride, peut garantir que le système pourra s'adapter aux demandes futures sans avoir besoin d'un remplacement complet.
Facilité d'installation et d'accès continu :
le site d'installation doit permettre un accès pratique à la RMU pendant l'installation et tout au long de son cycle de vie. Que la RMU soit installée en surface ou sous terre, une infrastructure appropriée doit être en place pour permettre une installation et un accès faciles aux équipes de maintenance, garantissant ainsi que l'unité reste opérationnelle et est entretenue régulièrement.
Surveillance et contrôle à distance :
pour les installations modernes, envisagez les RMU qui permettent la surveillance et le contrôle à distance. Cette fonctionnalité est essentielle pour réduire le besoin de visites fréquentes sur site, améliorant ainsi l’efficacité globale et la sécurité en cas de pannes.
Oui, les RMU à isolation gazeuse et les RMU à isolation solide sont idéales pour les installations où l'espace est limité, comme les environnements urbains.
Les RMU protègent et contrôlent la distribution électrique dans les sites industriels, garantissant une alimentation électrique fiable et protégeant les équipements critiques contre les pannes.
Oui, les RMU sont utilisées dans des projets d'énergie renouvelable comme les parcs éoliens et solaires pour garantir une distribution d'énergie efficace et la protection du système.
Les RMU installées sous terre sont protégées des facteurs environnementaux tels que les intempéries, la pollution et le vandalisme, et permettent d'économiser de l'espace dans les zones urbaines.
En résumé, les unités principales Ring (RMU) peuvent être installés à différents endroits, chacun offrant des avantages uniques. Les sites courants incluent les réseaux de distribution urbains, où les RMU compactes sont essentielles à l'efficacité spatiale ; les sites industriels, où les RMU gèrent la distribution d’énergie lourde ; les sous-stations, où elles contrôlent et protègent les systèmes moyenne tension ; les systèmes d'énergies renouvelables, tels que les centrales éoliennes et solaires, où ils garantissent flexibilité et fiabilité ; et installations souterraines, offrant une protection contre les facteurs environnementaux tout en économisant de l'espace. Les bâtiments et complexes commerciaux bénéficient également des RMU pour gérer la distribution d’énergie entre plusieurs bâtiments.
Pour maximiser la fiabilité et l'efficacité, les RMU doivent être installées dans des emplacements qui prennent en compte des facteurs tels que l'espace disponible, les conditions environnementales, les besoins en tension et l'accessibilité. Une installation correcte garantit un fonctionnement optimal de la RMU, fournissant une distribution d'énergie fiable et à long terme. Un entretien régulier et un site d'installation approprié amélioreront la durée de vie de la RMU, garantissant ainsi un fonctionnement efficace pour l'avenir.
