Комбинированное полностью закрытое и полностью изолированное распределительное устройство с элегазовой изоляцией
Поделиться:
Введение продукта

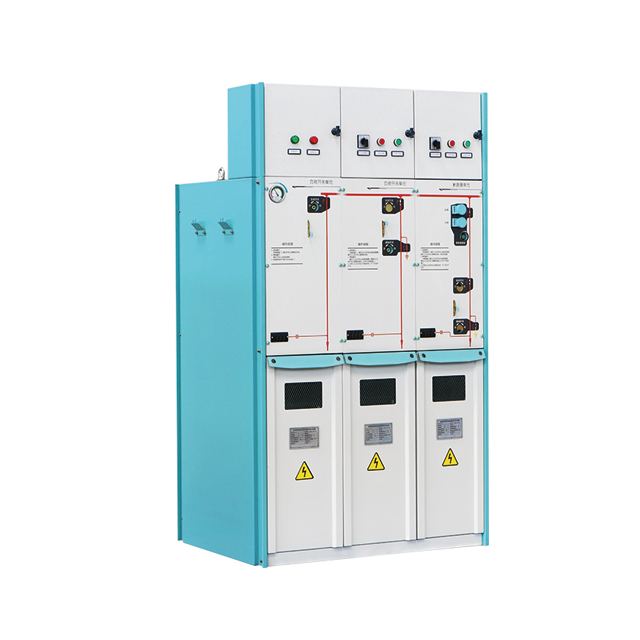

Серийный кольцевой основной блок SXRM6-12 с элегазовой изоляцией и полностью изолированным металлическим корпусом, независимо разработанный и произведенный нашей компанией, прошел типовые испытания в Национальном центре испытаний аппаратов высокого напряжения. Он широко используется в системах распределения электроэнергии 10 кВ/6 К и является предпочтительным переключателем для различных систем преобразования и распределения электроэнергии городских и сельских пользователей. Распределительное устройство выполнено в модульном режиме и может комбинироваться для различных целей. Он состоит из двух основных категорий: комбинации фиксированных блоков и расширяемые блоки, отвечающие потребностям гибкого использования различных подстанций для компактных распределительных устройств.
В элегазовых шкафах серии SXRM6-12 в качестве дугогасящей и изолирующей среды используется газ SF₆.
Распределительное устройство имеет полностью герметичную и полностью изолированную конструкцию; шины, выключатели и детали под напряжением полностью заключены в кожух из нержавеющей стали.
Полость заполнена газом SF₆ под давлением 1,4 бар, а класс защиты достигает IP67: все переключающее устройство полностью не зависит от внешних условий окружающей среды и может обеспечить нормальную работу переключателя даже в экстремальных ситуациях, таких как кратковременное погружение в воду, и продукт не требует технического обслуживания на протяжении всего срока службы.
Распределительное устройство оснащено комплексным блокировочным устройством «пятипрофилактики», полностью исключающим сбои в работе персонала и оборудования, которые могут быть вызваны неправильными действиями человека.
Все распределительные устройства имеют надежные каналы сброса давления, что позволяет обеспечить личную безопасность операторов даже в экстремальных ситуациях.
Распределительное оборудование разделено на две категории: фиксированная комбинация блоков и расширяемая комбинация блоков.
Распределительное устройство обычно имеет передние входящие и исходящие линии, а также может иметь боковые исходящие линии или боковое расширение в зависимости от различных положений установки.
Размер шкафа удобен для установки и может подойти для мест с узким пространством и плохими условиями окружающей среды.
Распределительное устройство может быть оснащено электрическими устройствами, устройствами дистанционного управления и мониторинга в соответствии с различными потребностями пользователей.
Номинальный ток включения короткого замыкания (пиковый) А
50
Номинальный пиковый выдерживаемый ток, кА
50
80
Номинальный кратковременный выдерживаемый ток кА/3с
20
Номинальный ток отключения при коротком замыкании, кА
31.5
20
25
Номинальный ток переключения А
1700
Максимальный ток соответствующего предохранителя A
125
Сопротивление контура n
≤ 300
≤ 600
Механическая долговечность (раз)
5000
3000
5000
2000
5000
Примечание: 1) Зависит от номинала тока предохранителя.
1. Вы торговая компания или производитель?
Мы являемся профессиональной фабрикой с 10-летним опытом работы в области распределительных устройств высокого и низкого напряжения, подстанций, трансформаторов, кабельных распределительных коробок и различного электрооборудования, такого как вакуумные выключатели, выключатели нагрузки и т. д.
Наша фабрика является отличным поставщиком Государственной сетевой корпорации Китая.
2. Принимаете ли вы индивидуальное обслуживание?
Мы предлагаем услуги OEM/ODM, можем напечатать ваш логотип на продукте. Наша профессиональная техническая и коммерческая команда может предоставить удовлетворенный проект в соответствии с вашим чертежом и параметрами.
3. Каков ваш минимальный заказ?
Наш минимальный заказ составляет 1 шт.
4. Как долго длится доставка?
Это зависит от требований и количества вашего продукта. Как правило, доступно 5-10 рабочих дней.
5. Как вы решаете проблемы с качеством?
Пожалуйста, предоставьте подробные фотографии проблем с качеством. наш отдел технического тестирования и качества проанализирует. мы сделаем удовлетворенное решение в течение 2 дней.
6. Каковы ваши условия оплаты?
30% T/T заранее, 70% перед отправкой. Западное соединение, аккредитив также приемлемы.
