Обзор продукта

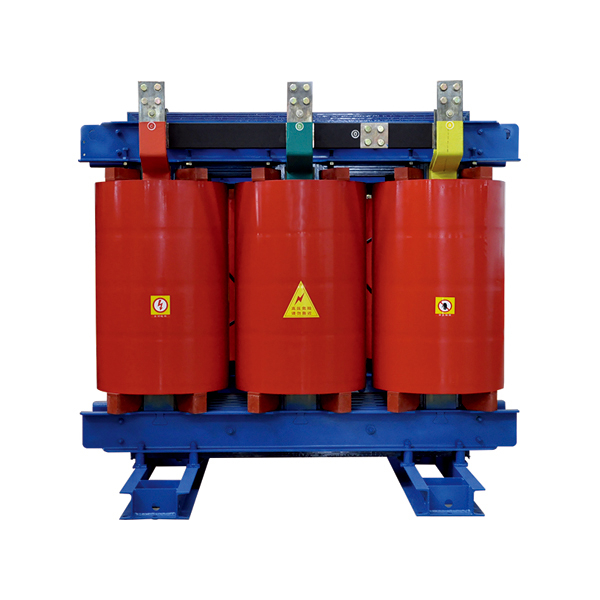

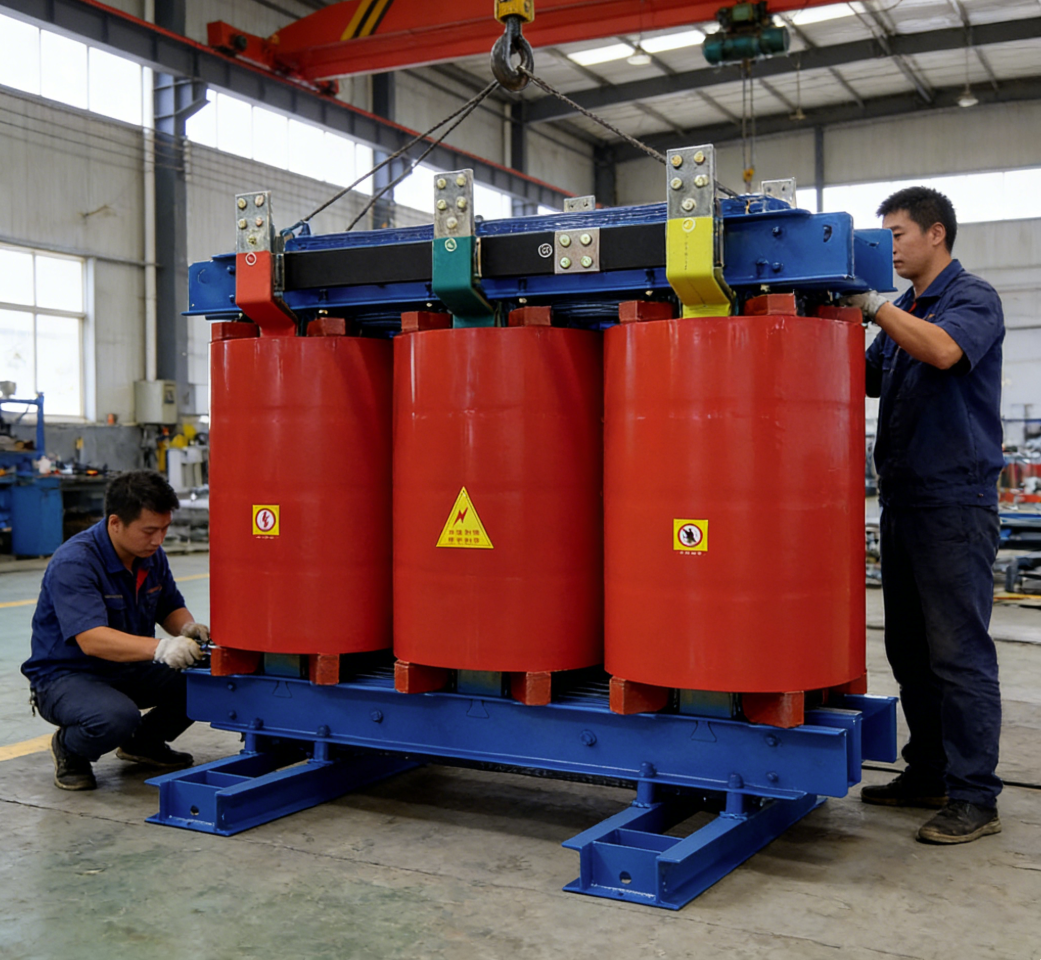

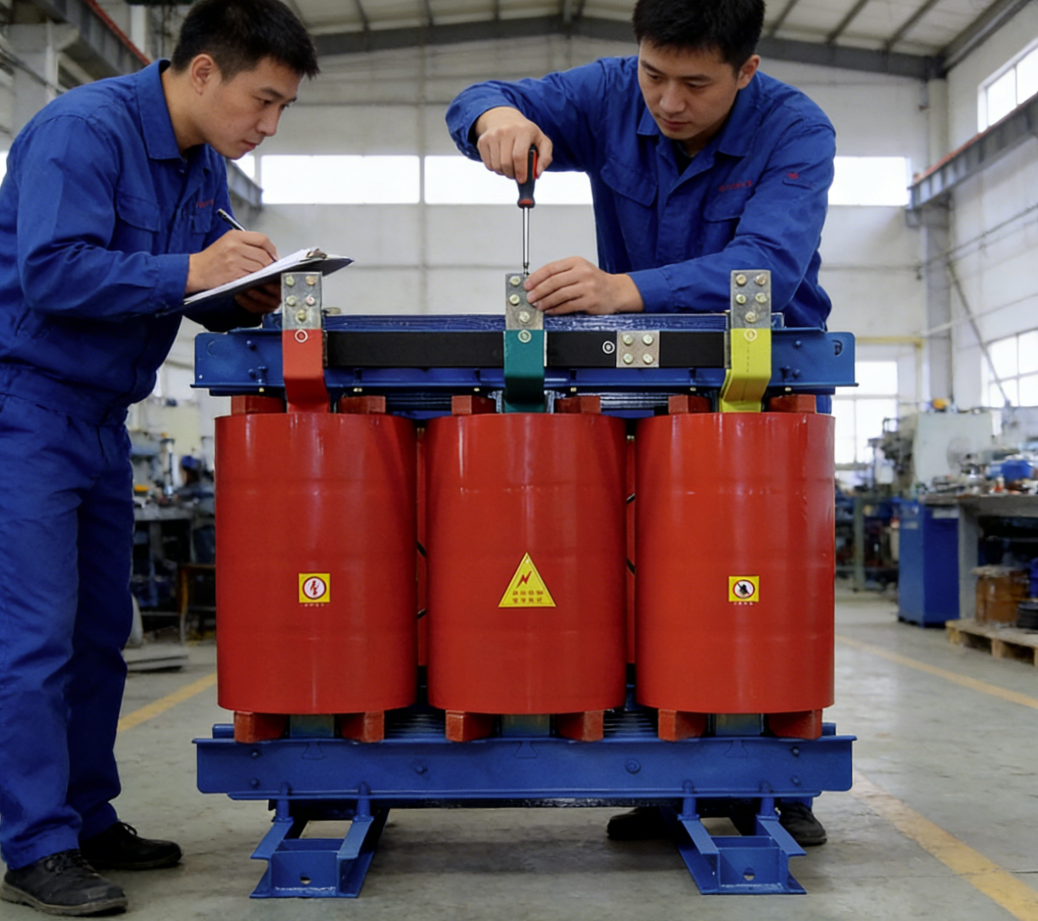

Наш трансформатор сухого типа, отлитый из эпоксидной смолы, представляет собой современное, безопасное и энергоэффективное решение для распределения электроэнергии. В отличие от традиционных масляных трансформаторов, он не содержит масла , что исключает риск утечки и пожара. Обмотки полностью герметизированы под вакуумом с использованием огнестойкой эпоксидной смолы, что обеспечивает превосходную влагостойкость, низкий уровень частичных разрядов и длительный срок службы.

Этот трансформатор идеально подходит для проектов, где требования к безопасности, пространству и окружающей среде строгие — высотные здания, больницы, центры обработки данных, туннели и промышленные объекты.

Трансформатор из литой эпоксидной смолы — используется, когда влажность, конденсация или загрязнение делают VPI неправильным выбором

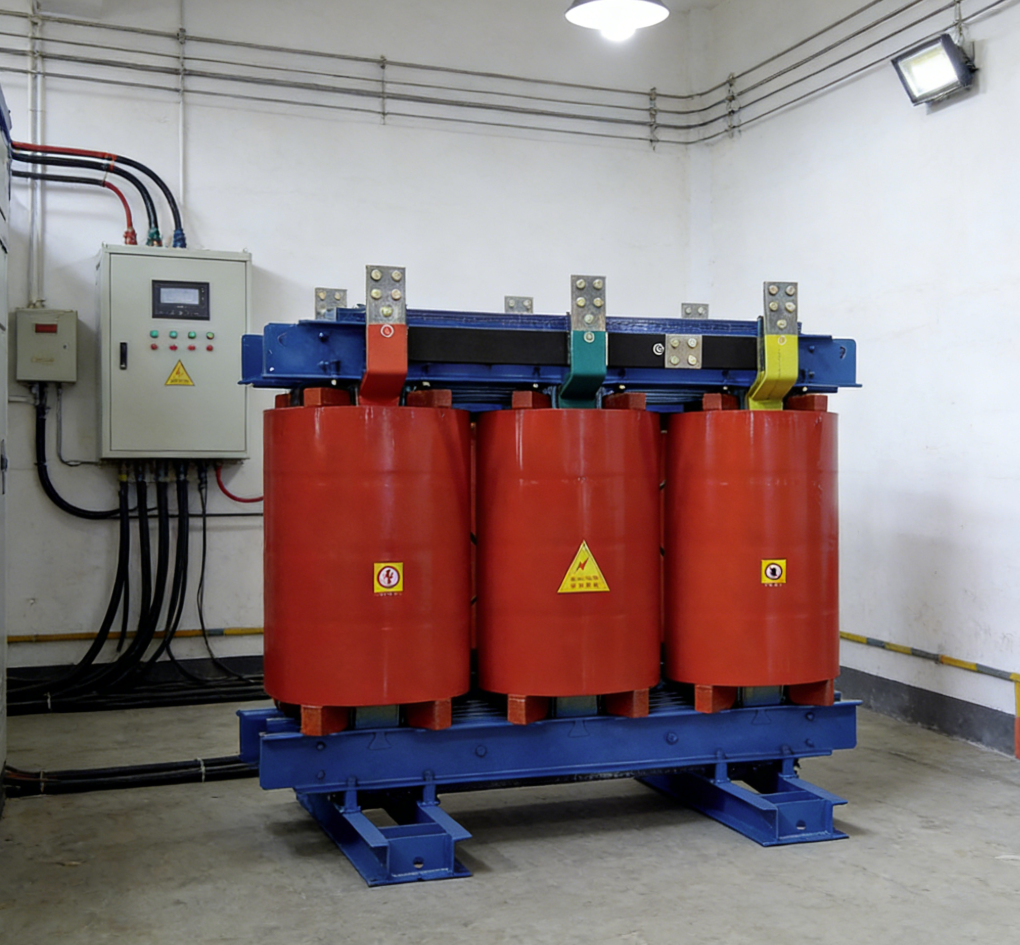

Этот трансформатор с литой изоляцией предназначен для установки внутри помещений, где постоянная относительная влажность превышает 70 %, происходят циклы конденсации или присутствуют переносимые по воздуху загрязняющие вещества . Обмотки полностью герметизированы эпоксидной смолой, отлитой в вакууме, создавая герметичный барьер, который не могут обеспечить обмотки VPI (пропитанные вакуумом под давлением). Если в вашем трансформаторном помещении установлен климат-контроль (относительная влажность постоянно ниже 70%, 15–40 °C, чистый воздух), VPI является более экономичным выбором — и мы так скажем. Логика выбора: сначала окружающая среда, затем кВА.。

Ключевые преимущества

1. Безопасность превыше всего

• Нет масла → нет утечек, нет риска взрыва

• Самозатухающая эпоксидная смола соответствует высоким стандартам пожарной безопасности.

• Низкий частичный разряд (<10 пКл) продлевает срок службы изоляции

2. Тихий и чистый

• Уровень шума всего 55 дБ (в зависимости от мощности)

• Нулевой выброс CO₂ во время работы

• Подходит для жилых и коммерческих помещений

3. Высокая эффективность

• Низкие потери холостого хода и потери нагрузки

• Соответствует стандартам эффективности DOE 2016/IEC 60076 или превосходит их.

• Значительная экономия энергии за более чем 20 лет эксплуатации.

4. Гибкий и настраиваемый

• Номинальная мощность: от 50 кВА до 5000 кВА

• Первичное напряжение: от 3 кВ до 35 кВ (настраиваемое)

• Вторичное напряжение: от 0,4 до 3,15 кВ.

• Диапазон постукивания: ±2×2,5% или ±5%

• Материал: доступны медные или алюминиевые обмотки.

• Корпус: IP20, IP23, IP34, IP54 опционально.

Расширенные технические характеристики нашего трансформатора сухого типа с литой смолой

1. Процесс вакуумного литья.

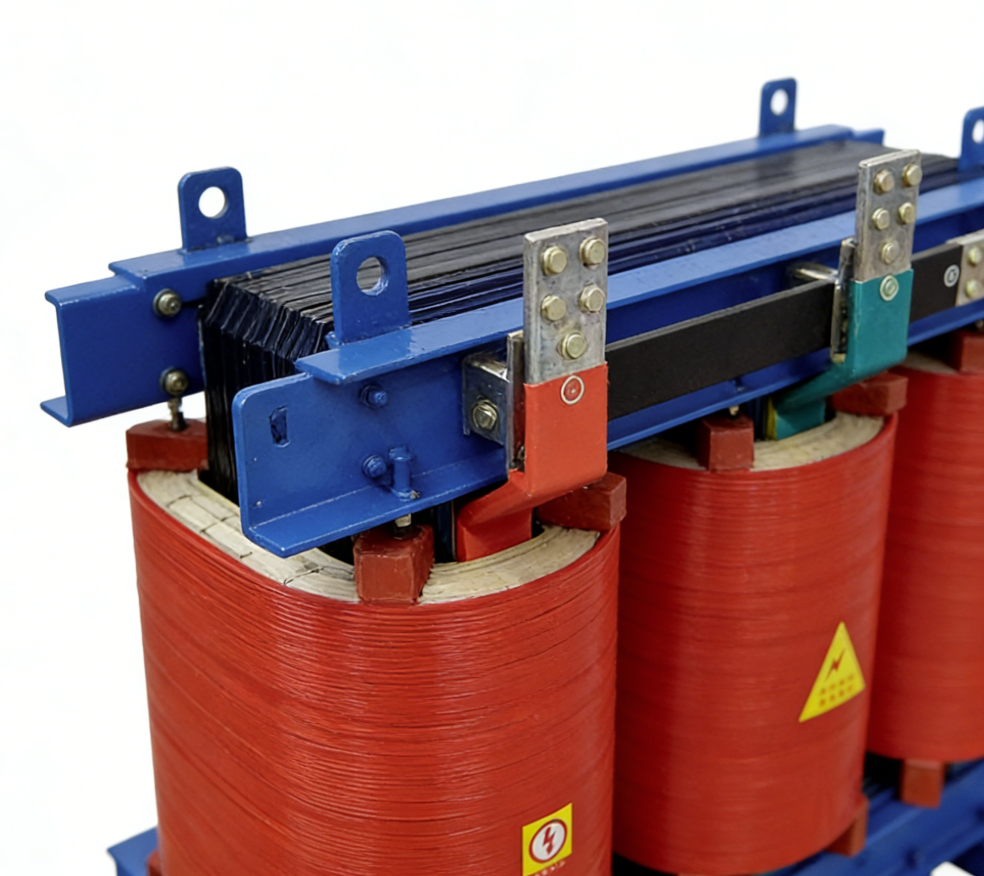

В отличие от простого погружения или лакирования, наши катушки отливаются в высоком вакууме. Это устраняет пустоты и микрополости, значительно уменьшая частичный разряд (обычно <10 пКл). Меньший частичный разряд означает лучшую надежность изоляции и значительно более длительный срок службы трансформатора даже в условиях высокой влажности или загрязнения.

2. Конструкция с низким уровнем шума для чувствительных сред.

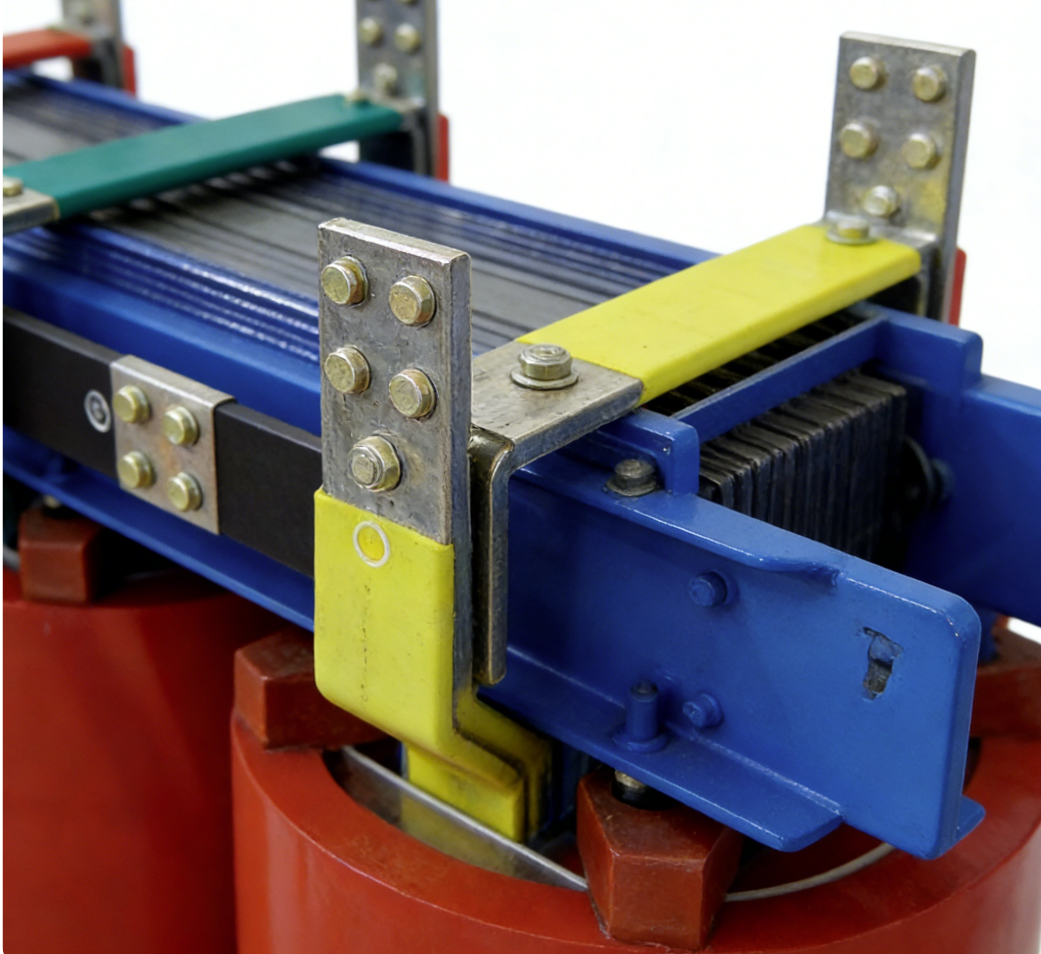

Благодаря оптимизированным конструкциям соединений сердечника и антивибрационной амортизации между пластинами и зажимами наши трансформаторы работают с уровнями шума, значительно ниже стандартов NEMA и IEC. Типичные значения варьируются от 50 дБ до 58 дБ в зависимости от номинала кВА, что делает их подходящими для больниц, библиотек, жилых комплексов и внутренних подстанций рядом с офисами.

3. Высокая устойчивость к короткому замыканию.
Жесткая эпоксидная герметизация в сочетании с высокопрочными медными или алюминиевыми обмотками и прецизионно обработанными зажимными системами обеспечивает превосходную механическую прочность. Наши трансформаторы спроектированы и протестированы так, чтобы выдерживать силы короткого замыкания без смещения или деформации обмотки, обеспечивая стабильность сети в условиях неисправности.

4. Широкий диапазон температур и высоты.
Стандартные конструкции работают при температуре окружающей среды от -25°C до +50°C. Для специальных проектов мы предлагаем высокотемпературные (до +55°C) и высотные (до 3000м) версии. Класс изоляции F (горячая точка 155°C) или H (180°C) можно выбрать в зависимости от профиля нагрузки и условий окружающей среды.

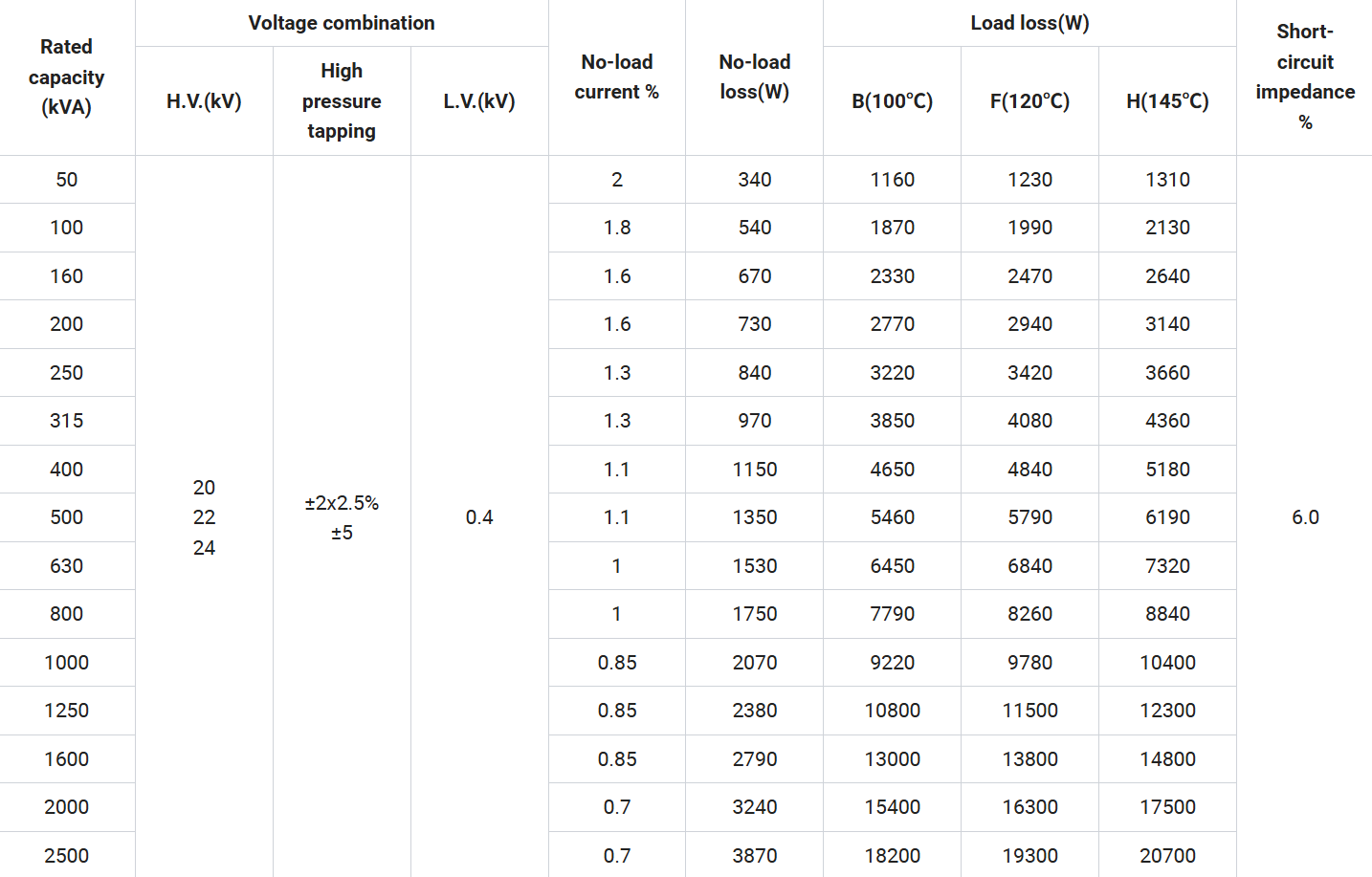

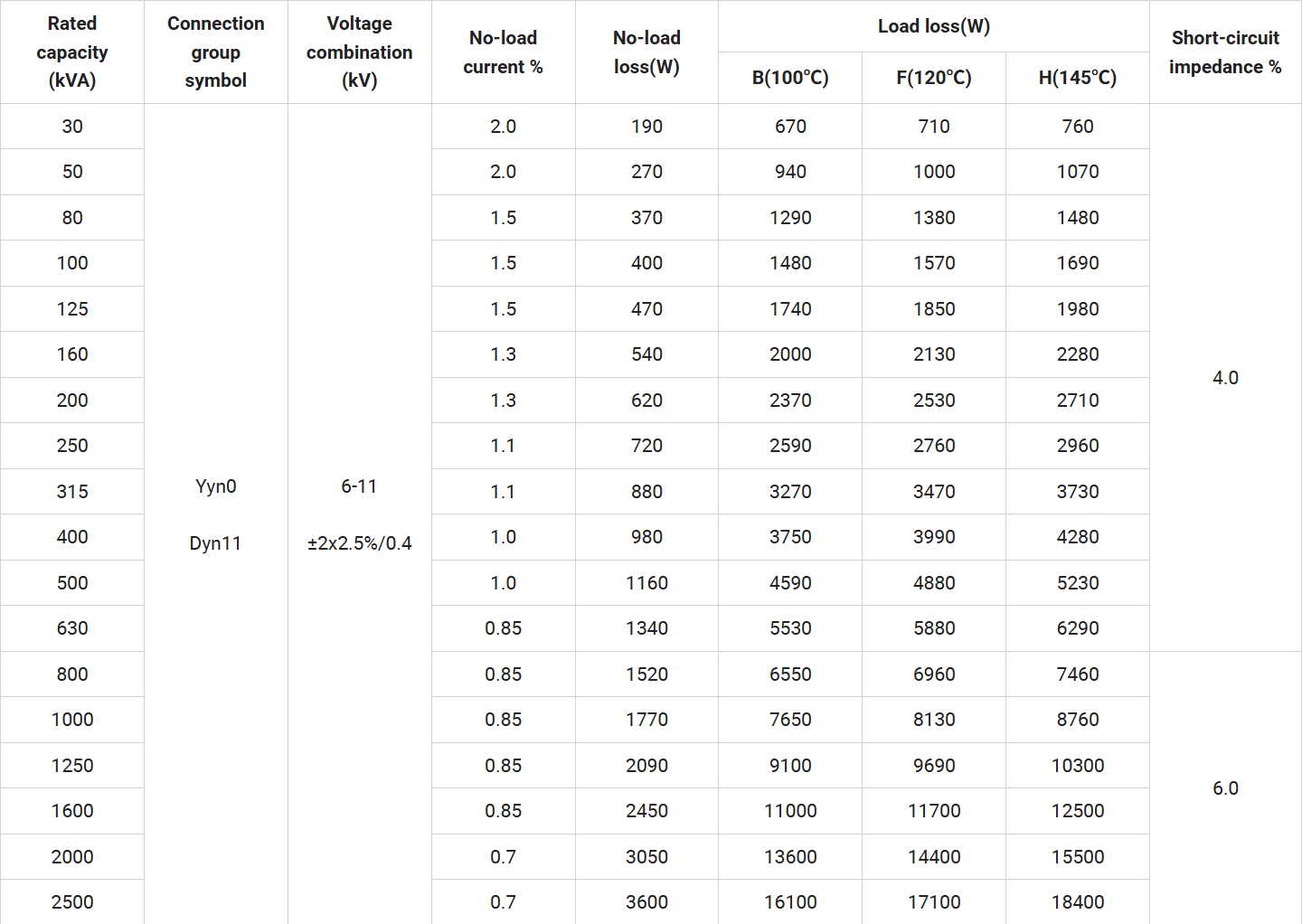

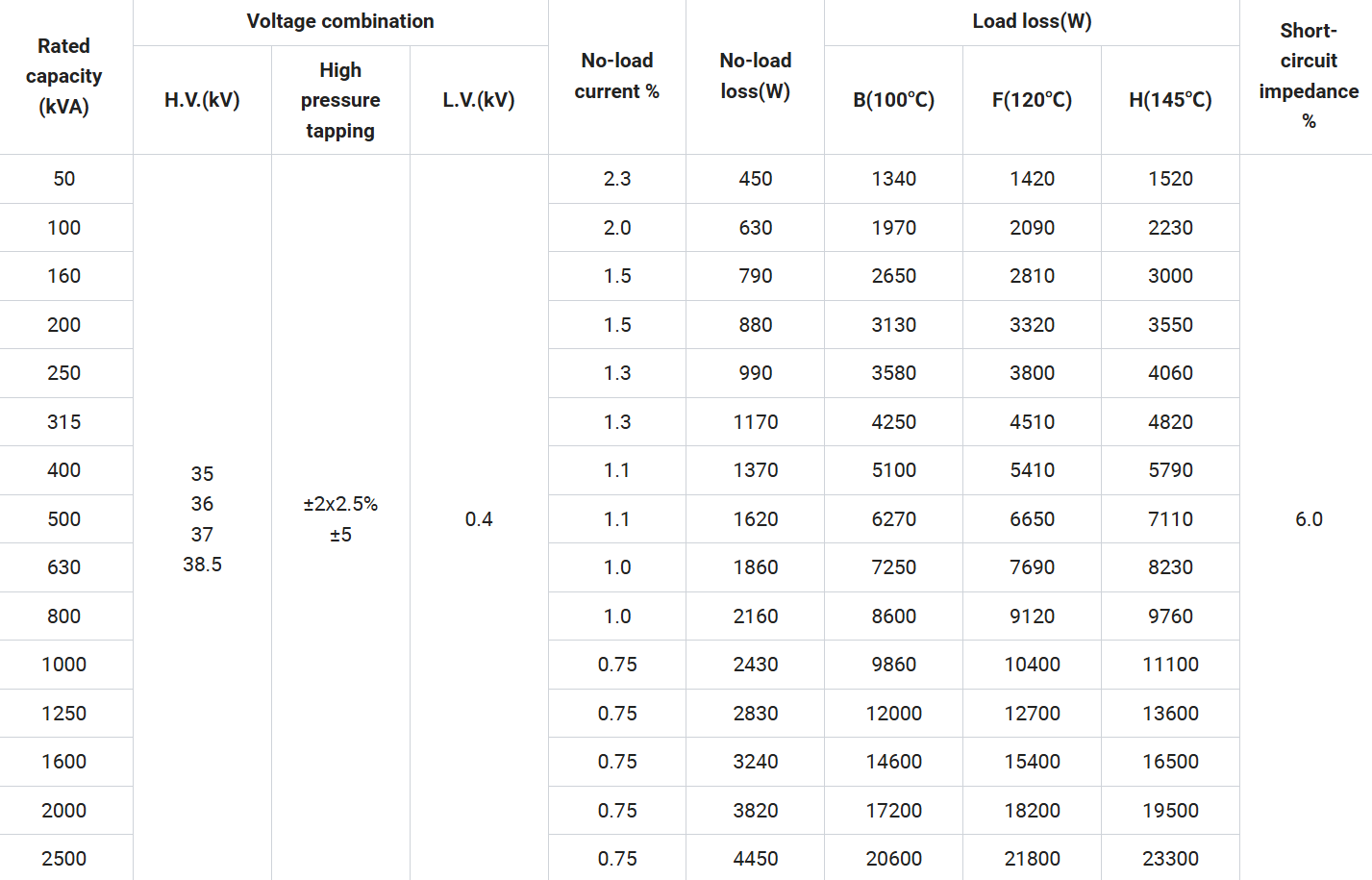

Технические характеристики

Эффективность и долгосрочные экономические выгоды

Экономия энергии, которая окупает
потери трансформатора, напрямую влияет на ваш счет за электроэнергию 24/7/365. В наших трансформаторах сухого типа используются сердечники из текстурированной кремниевой стали (CRGO) с высокой проницаемостью и низкими удельными потерями. По сравнению со старыми конструкциями или конструкциями с более низким КПД, одно только снижение потерь на холостом ходу может сэкономить тысячи кВтч в год, обеспечивая период окупаемости обычно от 1 до 3 лет в зависимости от местных тарифов на электроэнергию и циклов нагрузки.

Низкая стоимость жизненного цикла

• Нет масла → нет проверки масла, нет замены масла, нет устранения утечек.

• Герметизация эпоксидной смолой → не впитывает влагу, не требует периодического лакирования.

• Прочная конструкция → меньше незапланированных простоев, меньше трудозатрат на техническое обслуживание

• Расчетный срок службы более 20 лет при правильной нагрузке и условиях окружающей среды.

Приложения

• Высотные здания и коммерческие комплексы

• Дата-центры и телекоммуникационные станции

• Больницы и лаборатории

• Метро, ​​туннели и аэропорты

• Промышленные предприятия и производственные линии

• Системы возобновляемой энергии (солнечная/ветровая)

Почему выбирают нас

• Более 15 лет в производстве трансформаторов

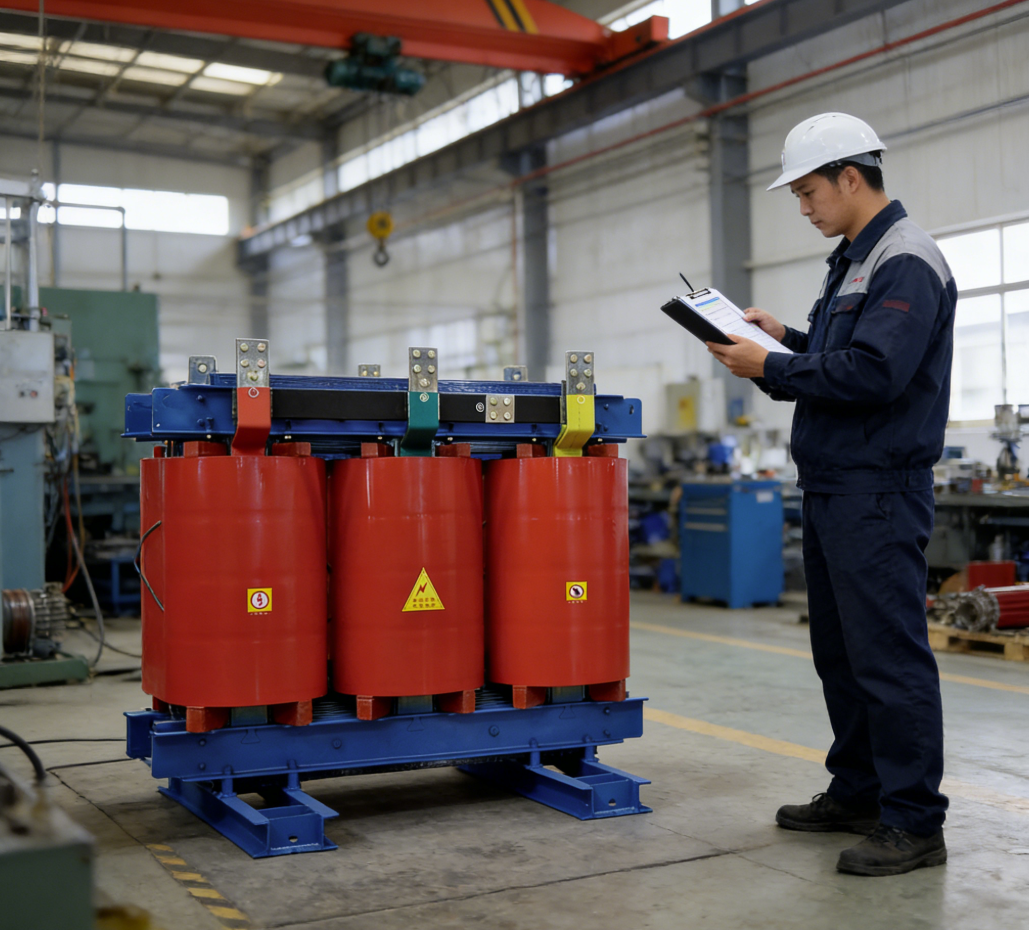

• 100% заводские испытания перед отправкой (включая испытание на импульс молнии)

• Экспорт в Юго-Восточную Азию, Ближний Восток, Африку, Южную Америку, Европу.

• Гарантия 12–24 месяца

• Доступны руководство по установке на месте или проверка третьей стороной
